RBN (Reverse Beacon Network) 接收站台架設 [複製鏈接]

Rank: 4

  • TA的每日心情
    開心
    2017-4-14 10:29:00
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

    UID
    41217
    帖子
    273
    主題
    40
    精華
    0
    積分
    851
    威望
    146
    金錢
    2636
    GP
    857

    二等業餘無線電執照獎章 徵文活動獎章

    發表於 2019-11-18 21:51:36 |顯示全部樓層
    本帖最後由 liaowei 於 2019-11-18 21:55 編輯

    上週日我在陽明山系的「面天山」完成了第一次CW(摩爾斯電碼)的SOTA山峰通聯。

    開心之餘,也研究了一下CW在SOTA的應用,發現RBNHole這個服務,即使在沒有手機訊號的地方,只要以CW用無線電機發出訊息,被山下的RBN站台接收到,就會自動在SOTAWatch網站上張貼訊息,通知山下友台準備和自己通聯。於是我查了一下台灣RBN站台的數量,嗯,答案是零台。

    那麼,我就來架設台灣第一個RBN Node吧!

    RBN是Reverse Beacon Network的縮寫,直譯為反向培根......說錯了,應該是「反向信標網路」,由一群加拿大友台發起,概念是透過世界各地的RBN Node接收站台接收所發射出的CW訊號,解碼後透過網際網路由RBN伺服器彙整,以瞭解當下的傳播狀況。這種作法與傳統透過接收來自信標電台(Beacon Station)所發出的CW信號的作法剛好相反,所以稱做「反向」信標網路。

    架設RBN Node接收站台的原理很簡單,透過CW SkimmerCW Skimmer Server解析SDR接收機(透過USB介面或音效卡輸入IQ訊號)或一般無線電機(透過音效卡輸入音頻) 所接收到的CW訊號,解碼後傳給RBN Aggregator軟體後轉傳至RBN網站。若要作為無人看管可以自動接收、解碼、上傳的RBN Node站台,建議採用SDR做為接收裝置,因為若搭配SDR,CW Skimmer將可以對整個pass band解碼,若使用無線電機音頻輸入的話,將受限於當前接收頻率。

    由於我先前幫我的IC-73000安裝了PTRX模組,所以我的SDRPlay RSP1a等於變成IC-7300的第二個接收裝置。因此就可以和IC-7300共用天線,來架設RBN Node站台。

    • 首先下載CW Skimmer Server以及美國友台N2IC為SDRPLAY的接收機所撰寫的DLL檔。
    • 前往SDRPLAY官方網站下載RSP1a的API驅動程式。
    • 將前述兩個軟體安裝好,並將DLL檔放到與CW Skimmer Server同一個目錄,並且刪除其他的DLL檔。
    • 執行CW Skimmer Server,但是卻出現抓不到RSP1a的情況。
      我後來偷瞄了一下這支DLL檔案,發現它是由Visual C++寫成,於是想說更新下Visual Studio套件說不定有幫助。於是前往微軟網站下載安裝包,果然問題迎刃而解。請注意,由於CW Skimmer Server這支程式本身是32位元的,所以Visual Studio套件也必須下載ˇ32位元(x86)版本,即使你是使用64位元的作業系統也一樣。

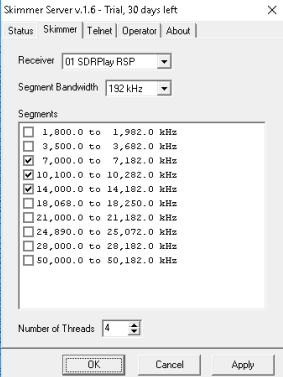

    • 開始針對CW Skimmer做簡單設定:

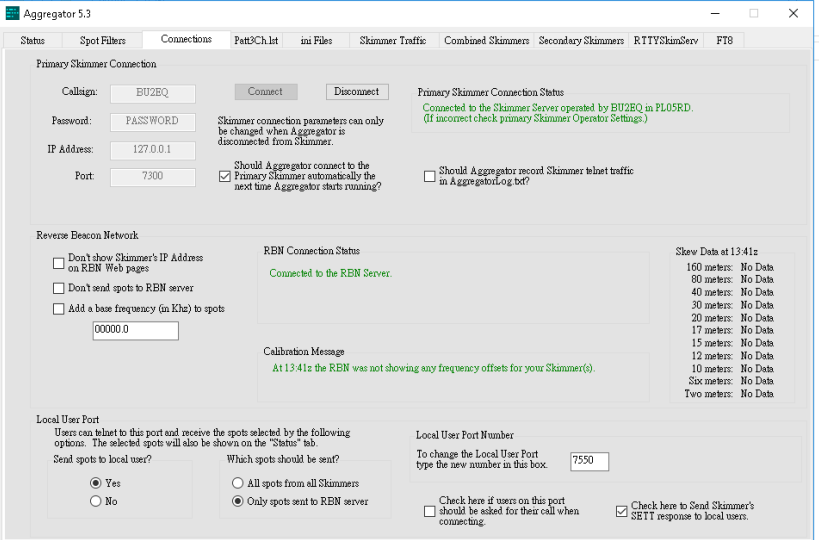

    • 接著執行RBN Agreegator,要改的設定也不多:

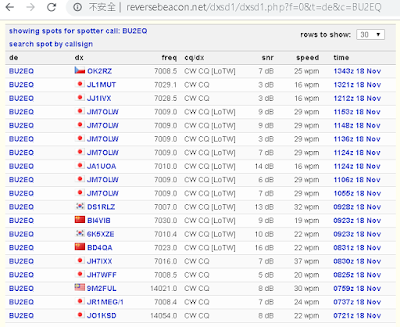

    都弄好後,就可以前往RBN網站觀看自己站台所接收到的CW訊號的解碼情形:




    希望下次登山SOTA時,我發的CW訊號可以被自家RBN Node收到!


    已有 8 人評分GP 收起 理由
    starch + 3 贊一個!
    lkk99 + 3 很給力!
    hotbbs0304 + 3
    miwoqz0421 + 3 太強大了~
    fuyin + 3 我是門外漢
    powerful + 3
    可樂熊 + 3 贊一個!
    bx6aaa + 3 很給力!

    總評分: GP + 24   查看全部評分

    台號:酒鬼
    呼號:BU2EQ
    現有無線電機:ICOM IC-7300 ICOM ID-51 YAESU FT-857D YAESU FT-817 MTS 30KVU PSR-931

    使用道具 舉報

    LV3 資深學員

    腿子一族

    Rank: 3Rank: 3

  • TA的每日心情
    開心
    昨天 08:31
  • 簽到天數: 143 天

    [LV.7]常住居民III

    UID
    43949
    帖子
    224
    主題
    1
    精華
    0
    積分
    232
    威望
    0
    金錢
    978
    GP
    29
    發表於 2019-11-19 08:35:51 |顯示全部樓層

    感 謝 前 輩 分 享 寶 貴 經 驗 ..........................................

    感 謝 前 輩 分 享 寶 貴 經 驗 ..........................................

    感 謝 前 輩 分 享 寶 貴 經 驗 ..........................................

    使用道具 舉報

    Rank: 4

  • TA的每日心情
    開心
    2017-4-14 10:29:00
  • 簽到天數: 3 天

    [LV.2]偶爾看看I

    UID
    41217
    帖子
    273
    主題
    40
    精華
    0
    積分
    851
    威望
    146
    金錢
    2636
    GP
    857

    二等業餘無線電執照獎章 徵文活動獎章

    發表於 2019-11-21 12:20:55 |顯示全部樓層
    另外搭配CW Reporter軟體,就可以在PSKReporter網站上顯示CW接收情況:
    附件: 你需要登錄才可以下載或查看附件。沒有帳號?註冊
    台號:酒鬼
    呼號:BU2EQ
    現有無線電機:ICOM IC-7300 ICOM ID-51 YAESU FT-857D YAESU FT-817 MTS 30KVU PSR-931

    使用道具 舉報

    LV3 資深學員

    腿子一族

    Rank: 3Rank: 3

  • TA的每日心情
    開心
    昨天 08:31
  • 簽到天數: 143 天

    [LV.7]常住居民III

    UID
    43949
    帖子
    224
    主題
    1
    精華
    0
    積分
    232
    威望
    0
    金錢
    978
    GP
    29
    發表於 2019-11-22 10:08:40 |顯示全部樓層
    感 謝 分 享 經 驗 ..........................................

    使用道具 舉報
